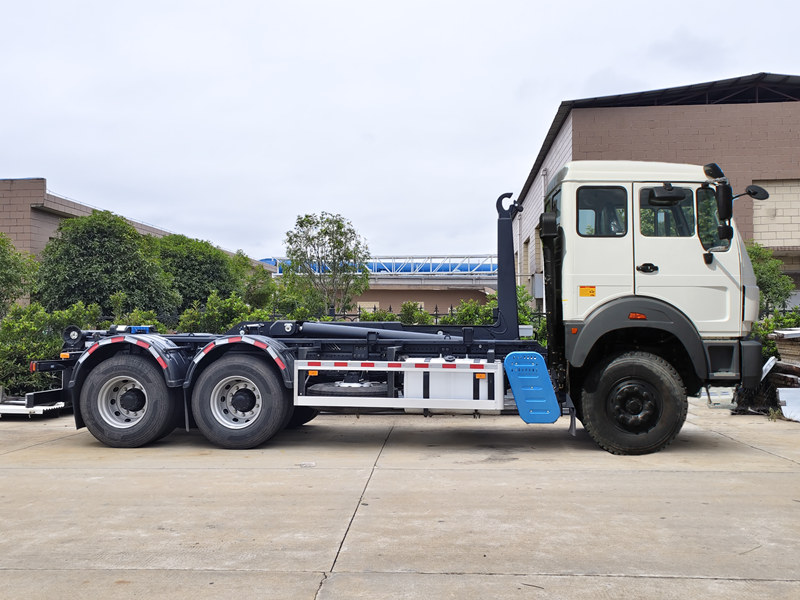

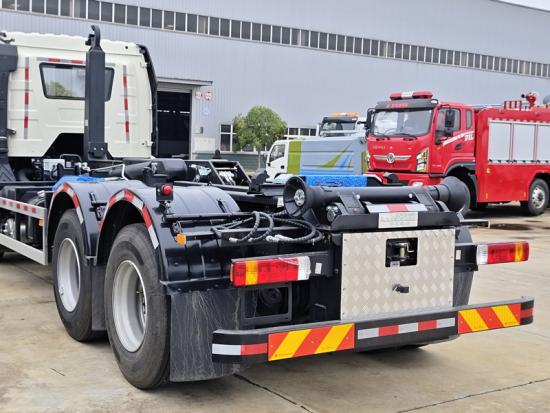

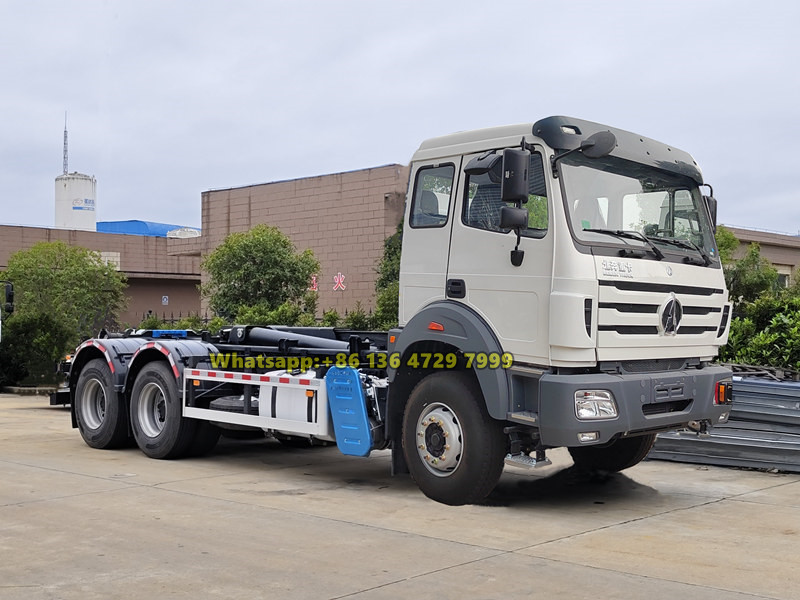

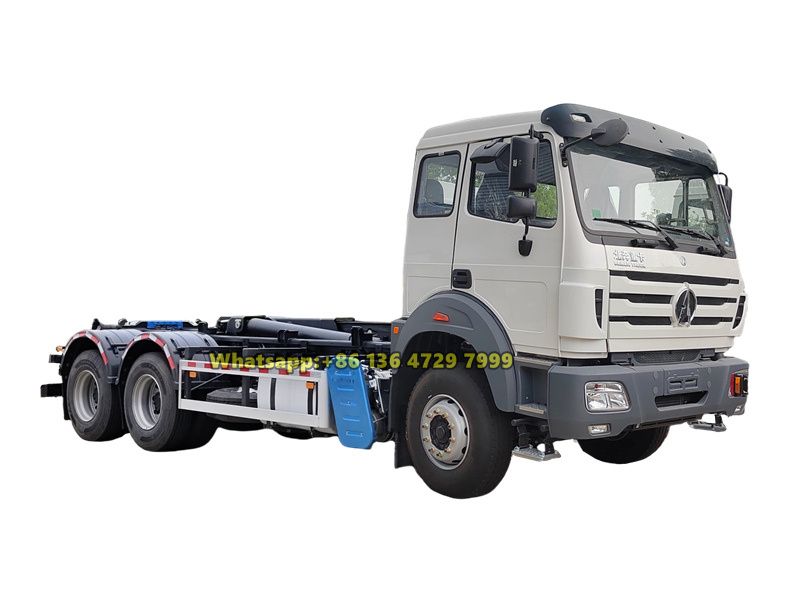

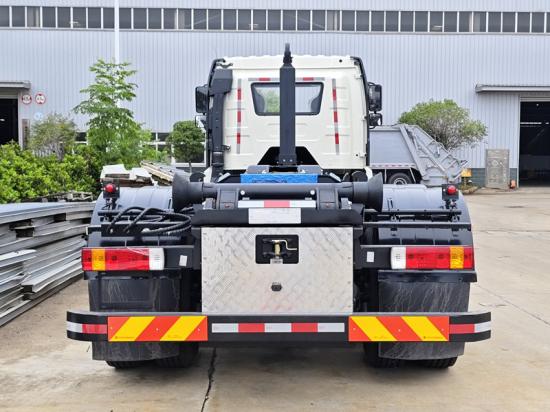

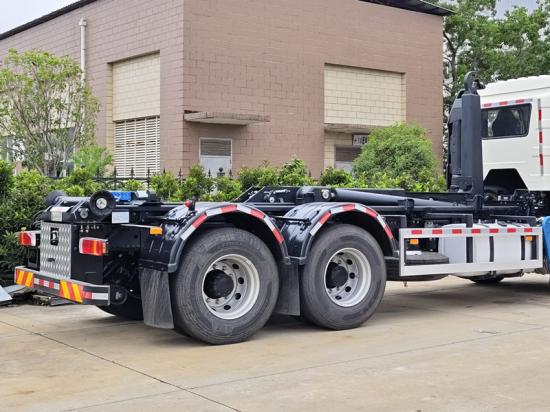

20-тонный самосвал с крюковым погрузчиком Beiben
20-тонный мусоровоз Beiben с крюковым погрузчиком – это высокоэффективное тяжёлое мусоровозное оборудование, построенное на шасси Beiben 6×4 и оснащённое двигателем Weichai мощностью 420 л.с. Его основное преимущество заключается в полностью гидравлически управляемой системе крюкового захвата, которая обеспечивает быстрое разделение шасси и мусорных контейнеров, а также их погрузку/разгрузку, сокращая время одного цикла работы. Он специально разработан для эффективной транспортировки мобильных мусорных контейнеров объёмом 15–20 кубических метров. Автомобиль отличается стабильной работой и удобством в эксплуатации, позволяет перевозить несколько контейнеров одновременно в одном грузовике и значительно повышает эффективность перевозки мусора.
Работоспособность:
20 tonsТип кабины:
NG80B long cabin, with sleeperРазмеры (мм):
8450×2530×3170Система привода:
6×4Колесная база (мм):
4100+1450Мощность двигателя:
420HP/WP12.420E32Коробка передач:
12JS200TЗамечание:
20-ton hooklift system, 20CBM garbage container
20-тонный самосвал Beiben с крюковым погрузчиком — это высокоэффективное санитарно-техническое транспортное средство, модифицированное на базе тяжелого шасси Beiben 6×4. Автомобиль оснащен дизельным двигателем Weichai WP12.420E32 мощностью 420 лошадиных сил, 12-ступенчатой коробкой передач FAST и задними мостами грузоподъемностью 13 тонн, что обеспечивает надежную грузоподъемность и транспортные возможности. Конструкция, обеспечивающая полное разделение контейнера и шасси, в сочетании с полностью гидравлической системой управления, обеспечивает быструю загрузку и разгрузку мобильных прессованных мусорных контейнеров объемом 15–20 кубических метров. Время подъема контейнера не превышает 55 секунд, что позволяет реализовать циклическую модель транспортировки с одним грузовиком и несколькими контейнерами.
Основные гидравлические и электронные компоненты управления этого
Мусоровоз Beiben с крюковым погрузчиком
В конструкции используются компоненты европейских импортных марок, а критически важные несущие нагрузку детали изготовлены из литых стальных компонентов, что значительно повышает долговечность и надежность оборудования. Система поддерживает как ручное, так и дистанционное управление, а также оснащена внешней системой блокировки, что обеспечивает безопасность эксплуатации, значительно повышая уровень автоматизации и эффективность работы мусоропроводов. Система особенно подходит для средних и крупных мусороперегрузочных станций и различных сценариев, требующих эффективной циклической транспортировки.
Завод CEEC
является авторизованным поставщиком мусоровозов Beiben,
гарантия, что все крюковые погрузчики Beiben абсолютно новые и высокого качества.
» Ⅰ. Введение в продукт:
Производитель: Грузовики CEEC
▶ Тяжелое шасси Beiben: NG80B с длинной кабиной, дизельным двигателем Weichai мощностью 420 л.с., быстрой 12-ступенчатой коробкой передач
▶ Макс. грузоподъемность: 20 тонн, может поднимать контейнеры объемом 15~20 куб. м.
▶ Ширина контейнерного рельса: 1060 мм, подходит для мусорных баков стандартного размера
▶ Угол опрокидывания: 50°, что облегчает разгрузку и наклон контейнера
▶ Режим работы: Ручное управление и электрическое дистанционное управление
» Ⅱ. Технические характеристики продукта:
[if gte mso 9]>
[if gte mso 9]>
|
TECHNICAL SPECIFICATIONS |
||
|
Main specification |
Product Name |
Beiben heavy duty hook lift truck |
|
Lifting Capacity |
20 ton |
|
|
Overall Dimensions |
8450x2530x3170mm |
|
|
Chassis |
Brand |
Beiben |
|
Cabin |
NG80B, long cabin, 2 seats and one sleeping bed, with A/C |
|
|
Drive Mode |
6x4, left hand drive |
|
|
F/R Axles |
7.5T/13T |
|
|
Wheelbase |
4100+1450 mm |
|
|
Gearbox |
FAST 12JS200T, 12-Forwards & 2-Reverse |
|
|
Tire |
12.00R20, 10+1pcs |
|
|
Fuel Tank |
400L |
|
|
Engine |
Brand |
WEICHAI |
|
Model |
WP12.420E32 |
|
|
Number of cylinders |
6 |
|
|
Fuel type |
Diesel |
|
|
Power |
420 HP (309KW) |
|
|
Displacement |
11.596 L |
|
|
Emission Standard |
Euro 3 |
|
|
Rated speed |
2100 rpm |
|
|
SUPERSTRUCTURE |
||
|
Hook Loader |
Lifting capacity |
20 tons |
|
Hook center height |
1570mm |
|
|
Width of guild rail |
1060mm |
|
|
Clearance height of box track |
≥ 150 |
|
|
Dump angle |
50 ° |
|
|
Loading/unloading cycle time |
≤ 55s |
|
|
Garbage bin locking mode |
Lock outside |
|
|
Extension of hook arm |
1100 mm |
|
|
Pull rod offset |
270mm |
|
|
Hydraulic pump flow |
80l/min |
|
|
Maximum pressure of hydraulic system |
30Mpa |
|
|
Control system |
Manual control joysticks and remote control |
|
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
» Ⅲ. Chassis Advantages:
Beiben Axles
Front axle: Beiben 7.5 T driving axle
Rear axle: Beiben 13T dual reduction driving axle
Rear axle ratio: 5.263

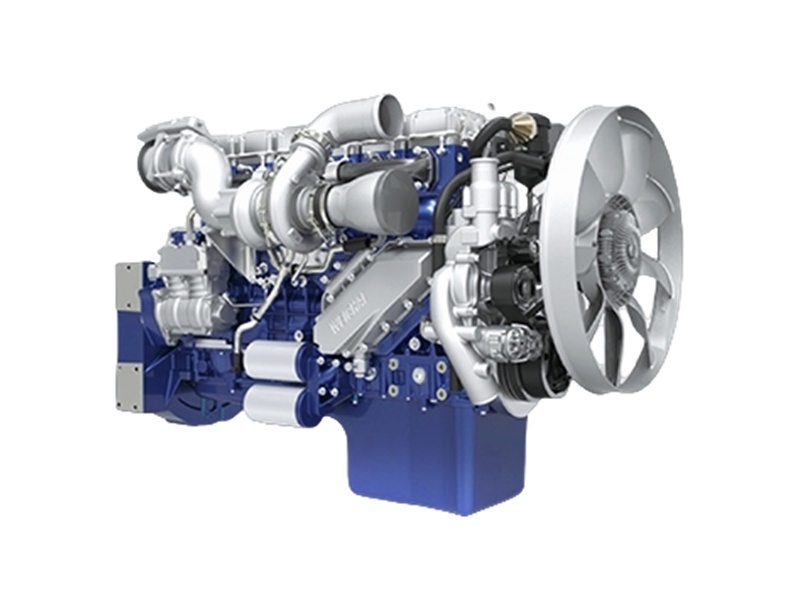

Weichai Engine
Model: WP12.420E32
Number of cylinders: 6
Power: 420HP/309KW
Displacement: 11596ml
Rated speed: 2100 rpm
Max. torque: 1750 N.m
FAST Gearbox
Model: 12JS200T
Gear: 12-speed forwards and 2 reverse
Rated input power: 355 kw
Rated input torque: 2000 N.m
Suspension system
Equipped with integrated balance suspension system developed based on Benz technology.
Front leaf spring: 10 pcs
Rear leaft spring: 13 pcs
U-shape bolts: 4 pcs
» Ⅳ. Hook Loader Advatanges:

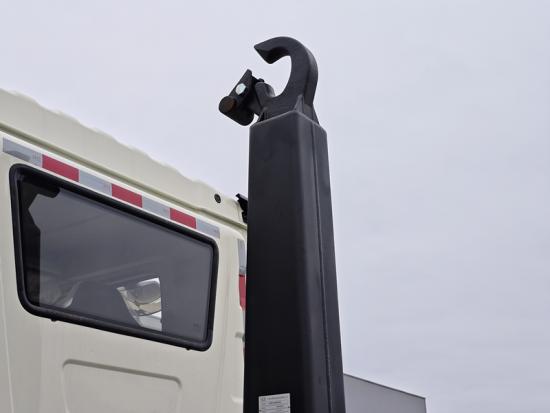

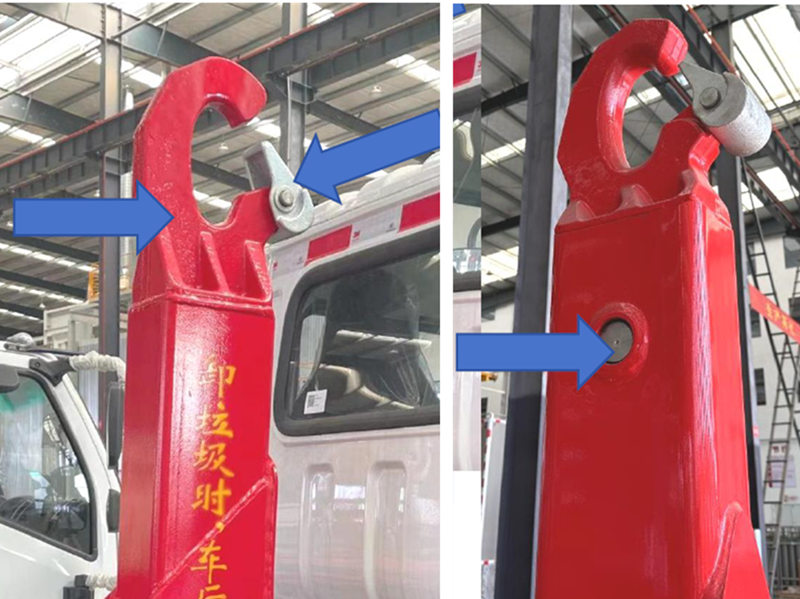

Strong Hook
High-strength forged components
Equipped with a gravity self-locking device for enhanced safety
The hook features a replaceable structure

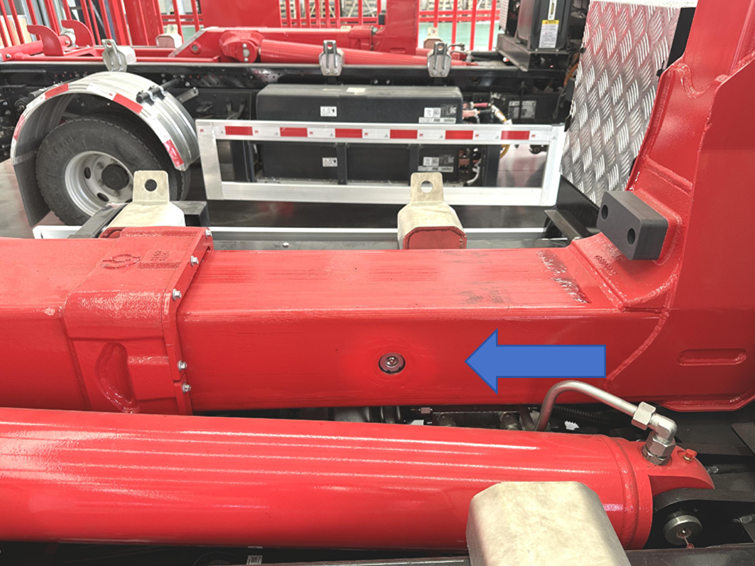

Telescopic arm
The telescopic arm is integrally formed from thickened Q460 seamless square steel.

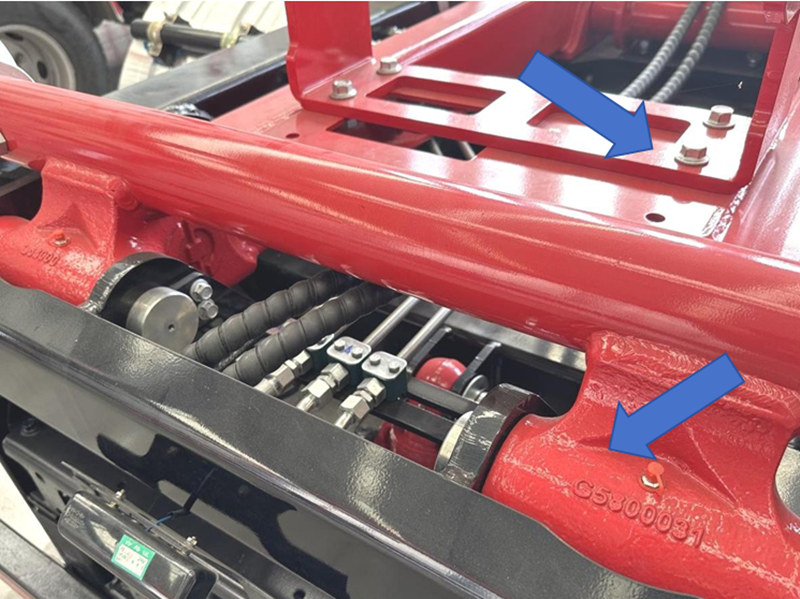

Right-angle connector for the arm
It utilizes cast components, offering superior overall strength and a more refined appearance

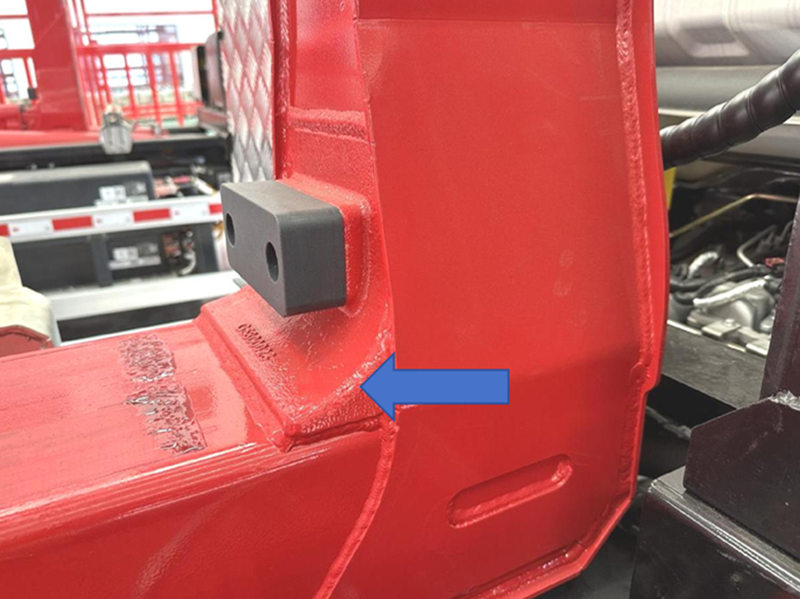

Tilting part
The tilting part is made of Q460 material.
The tilting shaft employs cast components, providing enhanced overall strength
The container locking hook features a modular assembly design

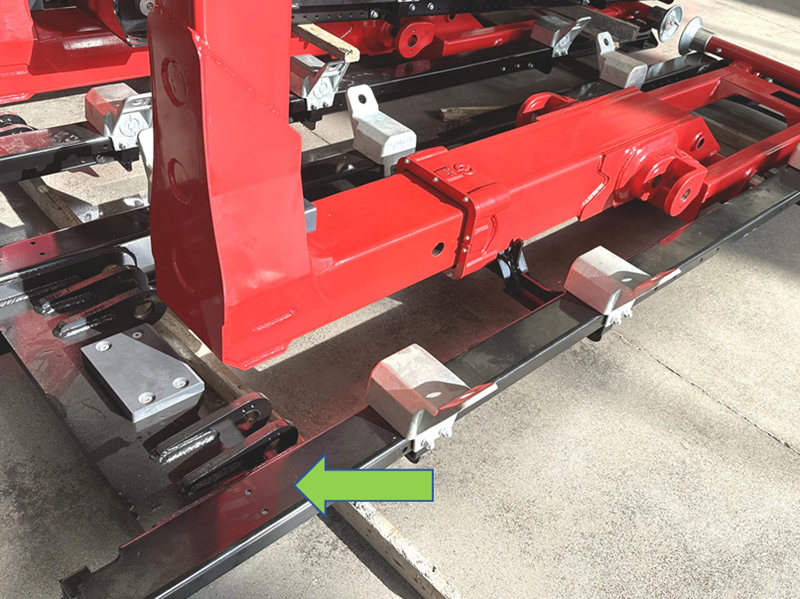

Sub-frame
The sub-frame is constructed from Q460 low-alloy high-strength steel for superior strength

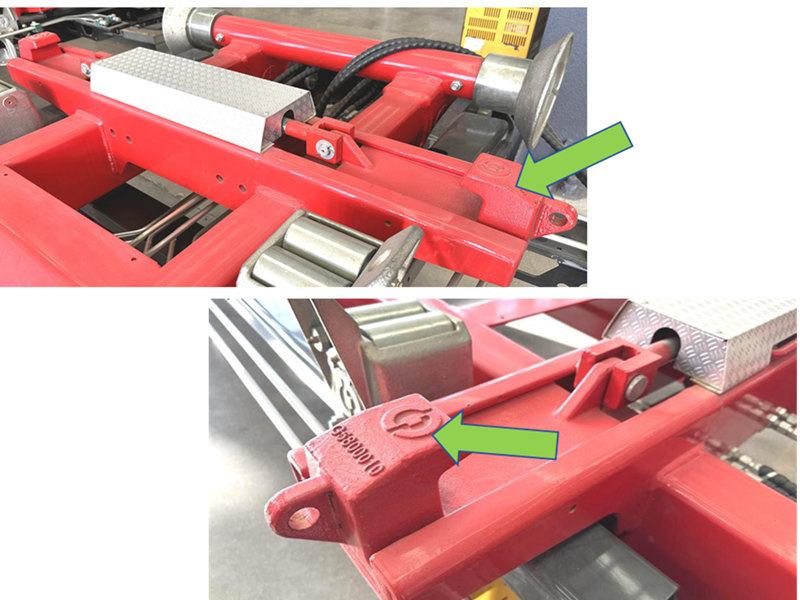

Container lock
It is a cast component and can switch the locking direction according to the container type, allowing for both internal and external locking.

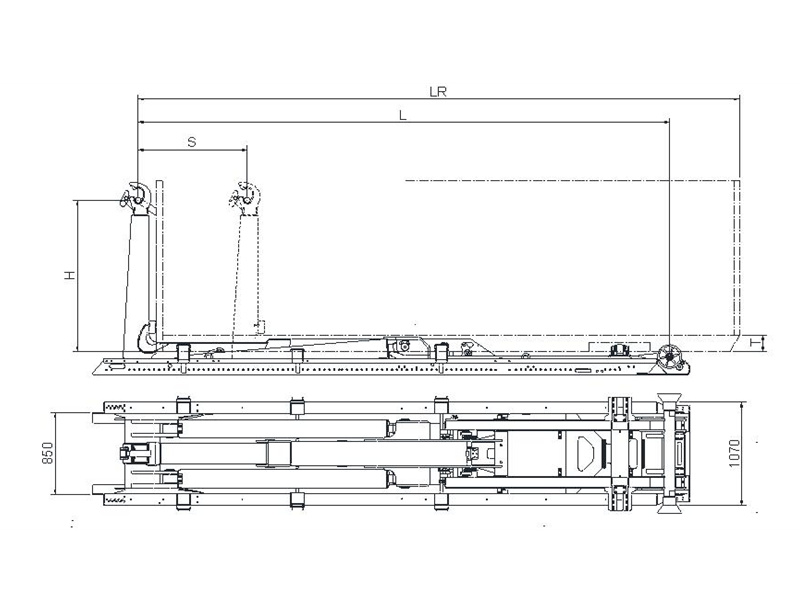

» Ⅴ. Hook Loader Specifications:
[if gte mso 9]>
[if gte mso 9]>
[if gte mso 9]>
|
Грузоподъемность |
Т |
20-25 |
|
Высота центра H-крюка |
мм |
1570 |
|
L-Ширина направляющей контейнера |
мм |
1060 |
|
Высота направляющей рельсы контейнера T-Clearness |
мм |
≥ 150 |
|
LR-Длина контейнера |
мм |
4700~6400 |
|
Угол опрокидывания |
° |
50 |
|
Время подъема контейнера |
С |
55 |
|
Тип замка контейнера |
Внешняя блокировка |
|
|
Диаметр стяжного стержня контейнера |
мм |
50 |
|
Смещение рулевой тяги |
мм |
270 |
|
Расход гидравлического насоса |
мл/р |
80 |
|
Давление в гидравлической системе |
МПа |
30 |
|
Многоходовой клапан |
Импортировано из Италии |

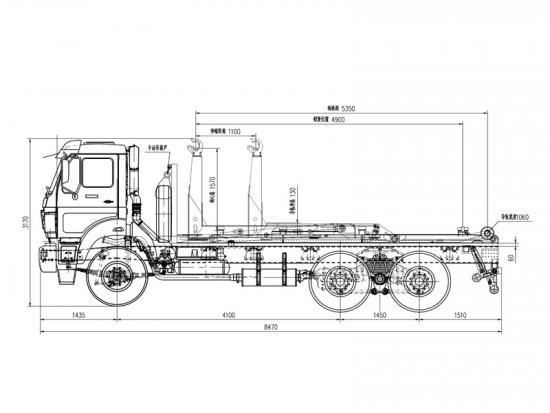

» Ⅶ. Чертеж продукта:
» Ⅷ. Области применения продукта:
Продукты --100% китайские грузовики Beiben Factory!
Перевозки --100% быстро, удобно, эффективно!
1.Бейбен 4x2, 4x4, 6x4, 6x6, 8x4, 8x8 привод мусоровозов с крюковым погрузчиком для опции
2. Прямые продажи с завода, поставки Beiben 15 тонн, 20 тонн, 25 тонн, 30 тонн грузовики с крюковым погрузчиком
Гарантия 3.12 месяцев послепродажного обслуживания, гарантия качества.
4. Грузовики Beiben установлены ВОЛЕР, ХИВА, ПАЛФИНГЕР марка крюкового погрузчика.
